Виды ульев и их изготовление
Страница 3

Этот улей по схеме изготовления очень похож на одностенный двухкорпусной. Сам корпус состоит из четырех стен, выполненных из дельных досок. По сравнению с двухкорпусным ульем, здесь длина передней и задней стенок немного короче, всего на 75 мм. Дно

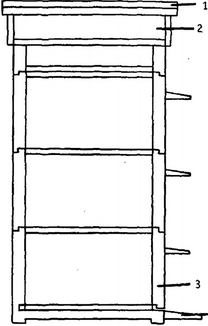

Рис. 6. Многокорпусный одностенный улей (разрез поперек): 1 — крыша; 2 — подкрышник;

Рис. 6. Многокорпусный одностенный улей (разрез поперек): 1 — крыша; 2 — подкрышник; 3 — стена; 4 — дно

также немного отличается по длине от двухкорпусного улья. Естественно, что при этом нужно укоротить и переднюю, и заднюю стенки в подкрышнике.

Крыша данного улья отличается от двухкорпусного одностенного шириной кровельного щитка, длины обвязки задней и передней стенок. Они уменьшаются. Боковые стенки обвязки соединяют с фронтонами при помощи фальцев. При этом с внутренней стороны обвязки и фронтонов делают фальцы глубиной 10 мм и высотой 15 мм.

Утепленный улей

Мы рассмотрим изготовление утепленного улья на 14 рамок с размерами 435 х 300 мм (рис. 7а, б). Он будет состоять из следующих деталей:

1) корпус с двумя диафрагмами;

2) два магазина по 12 рамок в каждом;

3) кожух для второго магазина;

4) двухскатная крыша;

5) потолок из досок.

Корпус такого улья имеет двойные переднюю и заднюю стенки, а боковые могут быть одинарными. В связи с тем, что при подготовке пчел к зимовке количество рамок в улье сокращают, можно заполнить оставшееся пространство утеплителем.

На внутренней передней и задней стенках сверху у края имеются рамочные фальцы глубиной 11 мм и высотой 20 мм. Также небольшие фальцы (10 мм в глубину и ширину) следует сделать по торцовым краям.

На передней стенке, отступив 60 мм от верха, в центре делают верхний прямоугольный леток с размерами 100 х 10 мм. При этом с внутренней стороны края летка немного закругляют. Это нужно для того, чтобы пчелам было легко перейти с вертикальной стенки сразу в леток.

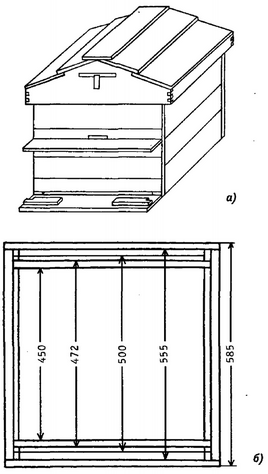

Рис. 7. Утепленный улей: а — общий вид; 6 — план корпуса

Рис. 7. Утепленный улей: а — общий вид; 6 — план корпуса

Щиток передней внутренней стенки на 10 мм уже задней. Для того чтобы скрепить переднюю и заднюю стенки с боковыми, необходимо сделать в боковых пазы шириной 15 мм и глубиной 10 мм. Они выполняются на расстоянии 27,5 мм от кромок. На торцах, соответственно, должны быть гребни, которые легко входят в пазы.

Боковые и внутренние стенки скрепляют при помощи длинных гвоздей. Боковые стенки должны выступать вниз за кромку задней внутренней стенки приблизительно на 40 мм. Выступ за край передней стенки должен составлять 50 мм. Выступ на 80 мм сверху является утеплительным верхним бортом.

Боковые и внутренние передняя и задняя стенки изготавливаются в виде щитков. Они соединяются в гребень и шпунт при помощи водоупорного, не имеющего резкого запаха клея. При этом на верхнем крае боковых стенок делаются фальцы глубиной 80 мм и шириной 10 мм. На них будет устанавливаться магазин. С нижнего края внутренней передней стены прямо над фаской необходимо прикрепить междустенный брусок. Также напротив верхнего летка должен располагаться междустенный брусок верхнего летка.

Доски щитка соединяются в гребень и шпунт. Закрепляется щиток при помощи пазов на боковых стенках (на расстоянии 20 мм от нижнего края) шириной 20 мм и глубиной 10 мм.
