Виды ульев и их изготовление
Страница 1

Одностенный улей-лежак

Такой улей (рис. 1) состоит из следующих деталей:

1) одностенный корпус, несъемное дно, две диафрагмы;

2) двускатная крыша;

3) потолок;

4) прилетные доски.

Передняя и задняя стенка выполняются из двух соединенных досок, имеющих равную ширину (рис. 2). Также обратите внимание, что в таком улье имеются сквозные просветы для нижних летков, находящихся напротив друг друга в передней и задней стенках. Верхние летки выглядят немного по-другому. Для их получения в передней и задней стенке на расстоянии 110 мм от верха высверливают отверстия диаметром около 25 мм. Однако передний леток располагаю на расстоянии 290 мм от левого наружного края улья, а задний — 115 мм от того же края. Эти летки необходимо закрыть деревянными пробками до тех пор, пока они не понадобятся. Для боковых стенок улья подбирают по три доски одинаковой ширины.

Для закрепления дна необходимо сделать пазы высотой 20 мм и глубиной 10 мм. В них будет вставляться щиток дна. Сам щиток выполняют из трех или четырех досок, которые соединяют между собой рейкой. Также в щитке на передних кромках делают фальцы высотой 20 мм и глубиной 10 мм, которые и будут вставляться в пазы стенок. Затем с передней и задней стороны щиток закрывается кромочными брусками, являющимися основаниями и для опорных брусков.

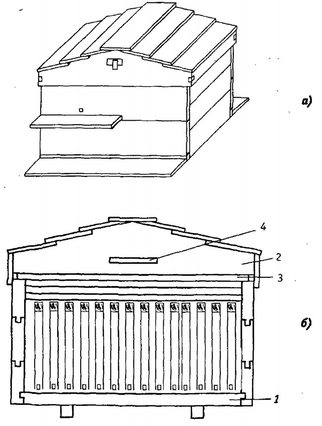

Рис. 1. Одностенный улей-лежак: а — общий вид; 6 — разрез поперек рамок: 1 —

Рис. 1. Одностенный улей-лежак: а — общий вид; 6 — разрез поперек рамок: 1 — одностенный корпус, несъемное дно, диафрагма; 2 — двускатная крыша; 3 — потолок; 4 — прилетная доска

Рис.2. Одностенный улей-лежак (разрез вдоль рамок)

Рис.2. Одностенный улей-лежак (разрез вдоль рамок)

Потолочные доски ставят в фальцы утеплительных бортов передней и задней стенок. Крыша состоит из двух фронтонов и пары боковых стенок. Причем во фронтонах предусмотрены вентиляционные просветы, длина которых составляет 200 мм, а высота 25 мм. Каждый просвет закрывается клапаном. Следует также учесть, что соединение фронтонов и боковых досок крыши делается в шипы, т. е. при помощи пазов и фальцев. Внутри крыши необходимо укрепить плинтусы, позволяющие держать крышу на определенном уровне над корпусом.

Однако для такого улья не обязательно делать двускатную крышу, также подойдет и плоская.

Нижние прилетные доски должны быть равны длине улья, а верхние в два раза короче. Прикреплять прилетные доски лучше всего при помощи опорных бобышков и железных шкантов, сделанных из толстой проволоки или простых гвоздей.

Двухкорпусной обношенный улей

Мы рассмотрим одностенный двухкорпусной улей на 12 рамок (в каждом корпусе) (рис. 3), имеющий размеры рамки 435 х 300 мм.

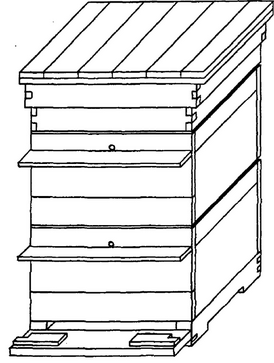

Рис. 3. Двухкорпусной одностенный улей (общий вид)

Рис. 3. Двухкорпусной одностенный улей (общий вид)

Он состоит из следующих деталей:

1) два корпуса с двумя диафрагмами;

2) плоская крыша;

3) подкрышник;

4) потолок (потолочные доски);

5) несъемное дно с прилетной доской.

Корпус неизменно состоит из четырех стен. В передней нужно сделать верхний леток в виде отверстия диаметром 25 мм. Он просверливается на расстоянии 70 мм от верха и закрывается деревянной пробкой. С внутренней стороны в верхней части обеих стенок необходимо сделать верхний рамочный фальц высотой 20 мм и глубиной 11 мм.
